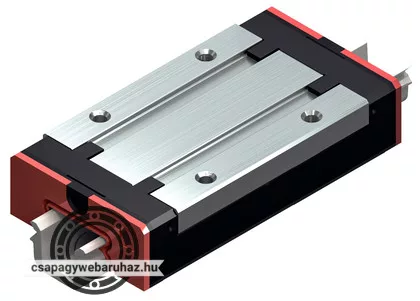

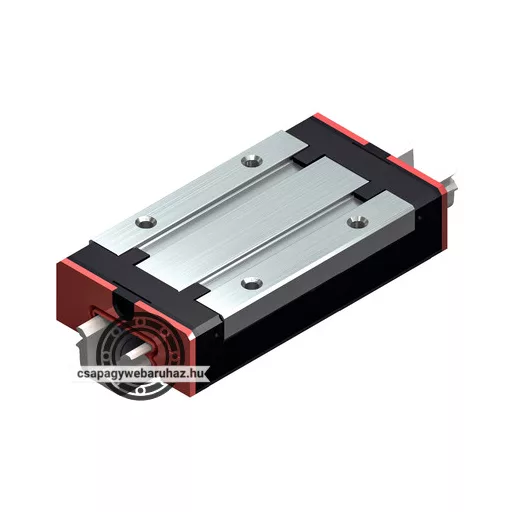

0444-512-01 minatűr kocsi, korrózióálló, MWA-015-SLS-C1-P-3 BOSCH REXROTH

Kivitel Golyós sín vezető
Névleges méret [mm] 15
Kialakítás SLS - Keskeny Hosszú Standard magasság
Anyag, profilsín vezetők Korrózióhordozó, martenzites acél
Előfeszítési osztály C1 - alacsony előfeszítés
Pontossági osztály P - Precíz
Tömítés NS - N- és hossztömítés
Golyós lánc Golyós lánc nélkül (standard)
Széles vezetőkocsi [mm] 32.0
Hossz vezetőkocsi [mm] 60.8
Vezetőkocsi magasság [mm] 12.0
Magasság vezetőkocsi vezetősínnel [mm] 16.0
Kenés Előkenés
Maximális gyorsítás amax [m/s²] 250.0
Megjegyzés max. gyorsítás amax Csak előfeszített rendszereknél. Nem előfeszített rendszereknél: amax = 50 m/s2
Maximális megengedett lineáris sebesség vmax [m/s] 3.0
Megjegyzés maximális megengedett sebesség vmax Akár 5 m/s sebesség is lehetséges. A műanyag alkatrészek fokozott kopása miatt az élettartam korlátozott.
Megengedett környezeti hőmérséklet (min ... max) -10 °C ... +80 °C
Megjegyzés megengedett környezeti hőmérséklet (min ... max) Rövid távon 100°C-ig engedélyezett.
Súly [kg] 0.11
Dinamikus terhelési szám C50 [N] 7480.0
Megjegyzés dinamikus terhelési szám C50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus terhelési szám C100 [N] 5940.0
Minimális dinamikus terhelési szám C100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési szám C0 [N] 10170.0
Megjegyzés statikus terhelési szám C0 Kiszámított értékek a DIN 636 szerint, 2. rész
Dinamikus torziós nyomaték teherbírás Mt50 [Nm] 55.4
Megjegyzés dinamikus torziós nyomaték teherbírás Mt50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus torziós nyomaték teherbírás Mt100 [Nm] 44.0
Megjegyzés dinamikus torziós nyomaték teherbírás Mt100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus torziós nyomaték teherbírás Mt0 [Nm] 75.3
Dinamikus hosszanti nyomaték ML50 [Nm] 49.4
Megjegyzés dinamikus hosszanti nyomaték ML50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus hosszanti nyomaték ML100 [Nm] 39.2
Megjegyzés dinamikus hosszanti nyomaték ML100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési nyomaték ML0 [Nm] 67.1
Elosztás T golyós vezetősín [mm] 40
Méret A (profilsín vezetők) [mm] 32
Méret A2 (profilsín rendszerek) [mm] 15
Méret A3 (profilsín rendszerek) [mm] 8.5
Méret B (profilsín vezetők) [mm] 60.8
Méret B1 [mm] 45
Méret B2 (profilsín vezetők) [mm] 63.8
Méret E1 [mm] 25
Méret E2 (profilsín vezetők) [mm] 25
Méret H [mm] 16.0
Méret H1 (profilsín vezetők) [mm] 12
Méret H1 hosszanti tömítéssel (profilsín vezetők) [mm] 12.65
Méret K (profilsín vezetők) [mm] 4
Méret N3 (profilsín vezetők) [mm] 4
Méret N5 (profilsín vezetők) [mm] 2.1
Méret S2 (profilsín vezetők) M3
Méret T1 min [mm] 6
Méret V1 [mm] 4.7
