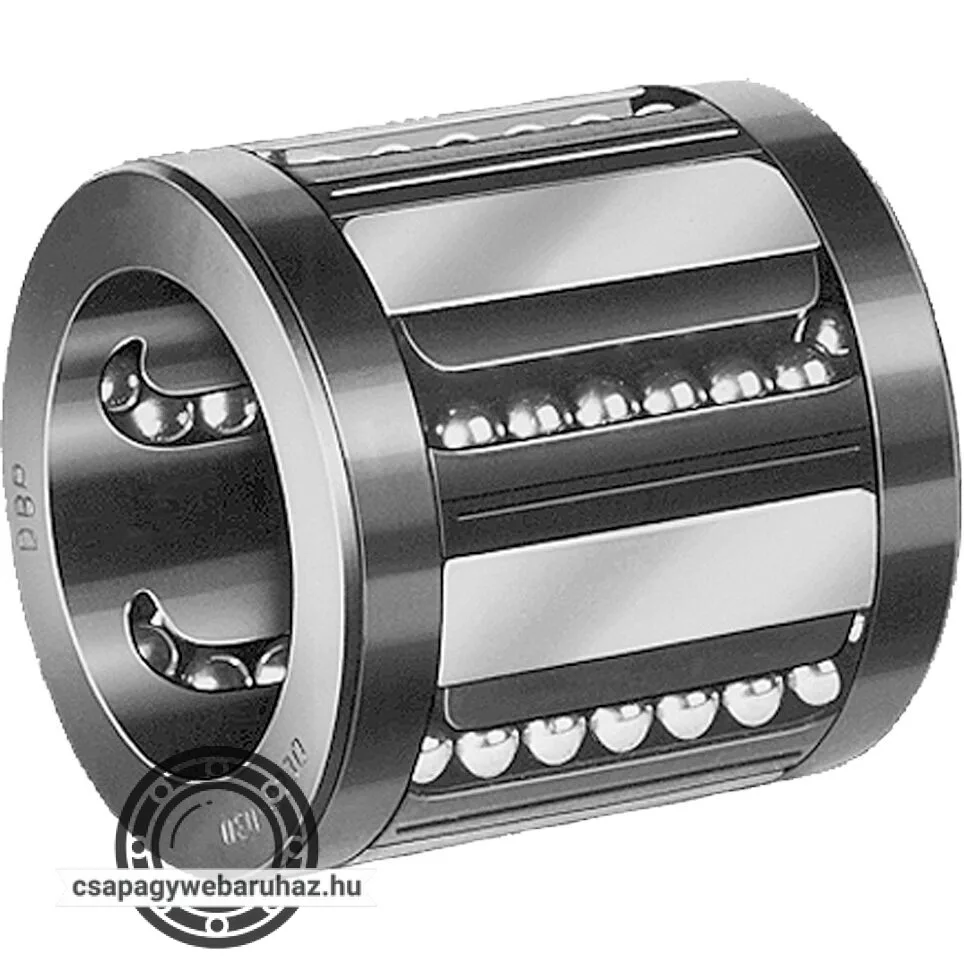

0668-020-00 golyóshüvely, KBSE-20 BOSCH REXROTH

Tengelyátmérő d [mm] 20.0
Kivitel Normál
Kialakítás golyós persely vezetők - Zárva
Sorozat Szegmentális
Típus Golyós persely
Tömítés tömítőgyűrű nélkül
Kenés Nincs kenve
Maximális dinamikus terhelési szám Cmax [N] 1080.0
Maximális gyorsítás amax [m/s²] 150.0
Maximális megengedett lineáris sebesség vmax [m/s] 3.0
Hossz golyós persely [mm] 30.0
Külső átmérő D [mm] 30.0
Megengedett környezeti hőmérséklet (min ... max) -10 °C ... +80 °C
Súrlódási szám μ 0.001 ... 0.004
Megjegyzés súrlódási szám μ A tömítés nélküli golyós perselyek súrlódási együtthatója olajkenéssel. Nagy terhelés esetén a súrlódási együttható a legkisebb; kis terhelés esetén azonban a megadott értéknél nagyobb is lehet.
Súly [kg] 0.04
Lábjegyzet maximális dinamikus terhelési szám Cmax A dinamikus terhelési számok meghatározása 100 000 m-es löketúton alapul. Ha 50 000 m-t veszünk alapul, akkor a táblázat szerinti C értékeket szorozzuk meg 1,26-tal.
Lábjegyzet minimális dinamikus terhelési szám Cmin A dinamikus terhelési számok meghatározása 100 000 m-es löketúton alapul. Ha 50 000 m-t veszünk alapul, akkor a táblázat szerinti C értékeket szorozzuk meg 1,26-tal.
Lábjegyzet súrlódási erő FR A mindkét oldalon tömített golyós perselyek súrlódási erői radiális terhelés nélkül. A sebességtől és a kenéstől függenek.
Szakítóerő [N] 5
Méret C js14 [mm] 30
Méret D [mm] 30
