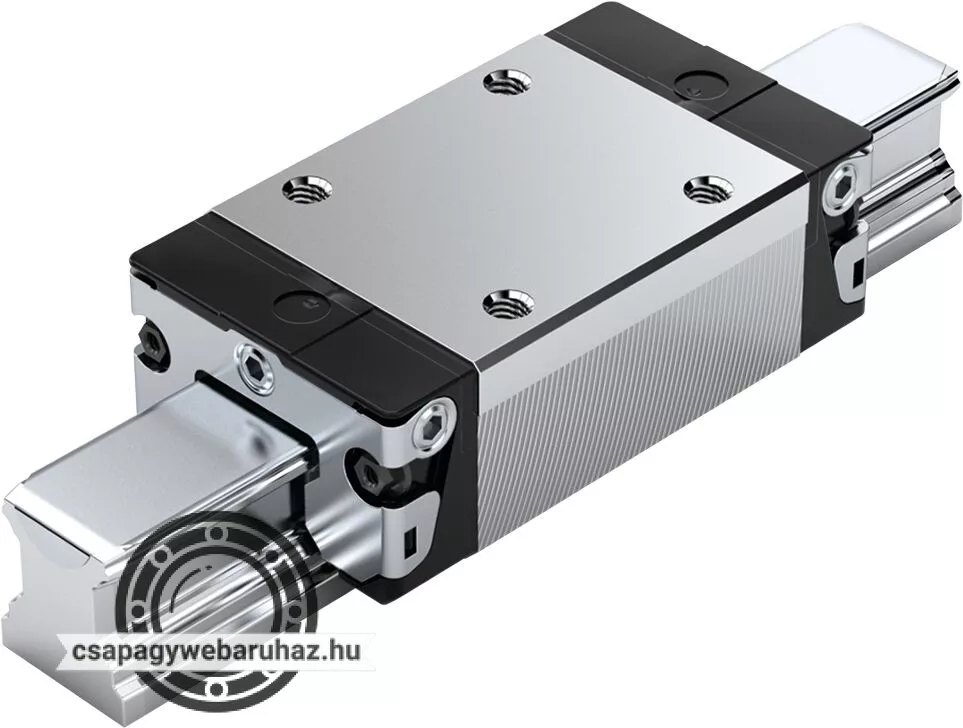

1622-114-22 vezető kocsi, KWD-015-SNS-C1-N-1, keskeny kivitel BOSCH REXROTH

Kivitel Golyós sín vezető
Névleges méret [mm] 15
Kialakítás SNS - Keskeny Normál Standard magasság
Típus Golyós kocsi magas precizitás
Anyag, profilsín vezetők szénacél
Előfeszítési osztály C1 - alacsony előfeszítés
Pontossági osztály N - Normál
Tömítés SS - Standard tömítés
Golyós lánc Golyós lánccal
Önbeállítás a helytelen beállítások kompenzálásához Önbeállítás nélkül
Széles vezetőkocsi [mm] 34.0
Hossz vezetőkocsi [mm] 58.2
Vezetőkocsi magasság [mm] 19.9
Magasság vezetőkocsi vezetősínnel [mm] 24.0
Kenés Első kenéssel, konzerválással
Maximális gyorsítás amax [m/s²] 500.0
Megjegyzés max. gyorsítás amax Ha Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximális megengedett lineáris sebesség vmax [m/s] 5.0
Megengedett környezeti hőmérséklet (min ... max) ​0 °C ... +80 °C
Megjegyzés megengedett környezeti hőmérséklet (min ... max) Rövid távon 100 °C-ig engedélyezett. Mínusz hőmérsékleteknél kérjük, kérdezzen.
Súrlódási szám μ 0.002 ... 0.003
Megjegyzés súrlódási szám μ A tömítés súrlódása nélkül
Súly [kg] 0.18
Dinamikus terhelési szám C50 [N] 11200.0
Megjegyzés dinamikus terhelési szám C50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus terhelési szám C100 [N] 8850.0
Minimális dinamikus terhelési szám C100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési szám C0 [N] 10800.0
Dinamikus torziós nyomaték teherbírás Mt50 [Nm] 110.0
Megjegyzés dinamikus torziós nyomaték teherbírás Mt50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus torziós nyomaték teherbírás Mt100 [Nm] 85.0
Megjegyzés dinamikus torziós nyomaték teherbírás Mt100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus torziós nyomaték teherbírás Mt0 [Nm] 100
Dinamikus hosszanti nyomaték ML50 [Nm] 78.0
Megjegyzés dinamikus hosszanti nyomaték ML50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus hosszanti nyomaték ML100 [Nm] 62.0
Megjegyzés dinamikus hosszanti nyomaték ML100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési nyomaték ML0 [Nm] 76
Elosztás T golyós vezetősín [mm] 60
Méret A (profilsín vezetők) [mm] 34
Méret A1 (profilsín vezetők) [mm] 17
Méret A2 (profilsín rendszerek) [mm] 15
Méret A3 (profilsín rendszerek) [mm] 9.5
Méret B (profilsín vezetők) [mm] 58.2
Méret B tűréssel (profilsín vezetők) [mm] +0.5
Méret B1 [mm] 39.2
Méret E1 [mm] 26
Méret E2 (profilsín vezetők) [mm] 26
Méret E3 (profilsín vezetők) [mm] 24.55
Méret E8 (profilsín vezetők) [mm] 24.55
Méret E9 (profilsín vezetők) [mm] 6.7
Méret H [mm] 24.0
Méret H1 (profilsín vezetők) [mm] 19.9
Méret H2 fedőszalaggal (profilsín vezetők) [mm] 16.3
Méret H2 fedőszalag nélkül (profilsín vezetők) [mm] 16.2
Méret K1 (profilsín vezetők) [mm] 10
Méret K2 (profilsín vezetők) [mm] 11.6
Méret K3 (profilsín vezetők) [mm] 3.2
Méret K4 (profilsín vezetők) [mm] 3.2
Méret N3 (profilsín vezetők) [mm] 6
Méret N6 (profilsín vezetők) [mm] 10.3
Méret N6 tűrés (profilsín vezetők) [mm] ±0.5
Méret S2 (profilsín vezetők) M4
Méret S5 (profilsín vezető) [mm] 4.5
Méret S9 M2,5x3.5 mm
Méret S9 menetátmérő (profilsín vezetők) M2,5
Méret S9 emelkedés [mm] 3.5
Méret T1 min [mm] 12
Méret V1 [mm] 5
