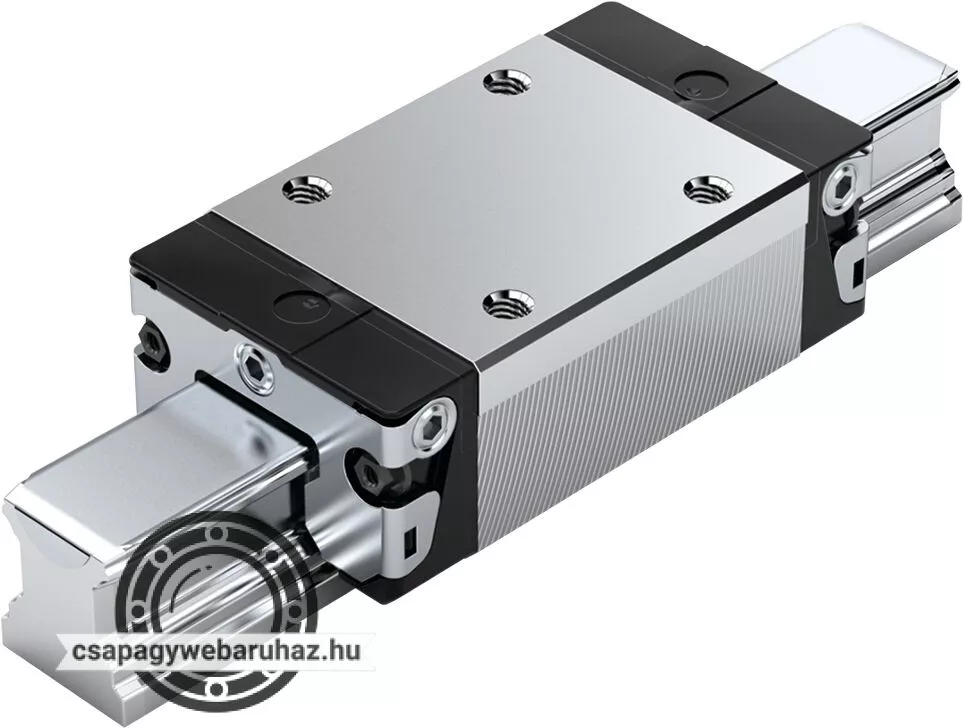

1622-194-20 vezető kocsi, KWD-015-SNS-C0-N-1, keskeny kivitel BOSCH REXROTH

A golyós kocsi rendkívül precíz és a következő terméktulajdonságok jellemzik:
Beépítési méret 15
Kialakítás SNS: Szélesség = keskeny, hossz = normál, magasság = standard
Vezetőkocsi váz szénacélból CS
Előfeszítési osztály C0: Előfeszítésmentes
Pontossági osztály N: Normál
Golyós lánc nélkül
Első kenéssel és konzerválva
Gördülőcsapágy zsír Dynalub 510
Rögzítőelem balra nélkül (ütközőél, elöl)
Rögzítőelem jobbra nélkül (ütközőél, elöl):
Egyenes kenési csatlakozás lazán mellékelve.
Vezetőkocsiház standard kivitelben
A vezetőkocsi teljes hossza = 58,2 mm
Csereszerkezet: A vezetőkocsik és a vezetősínek bármilyen pontossággal kombinálhatók.
Alkalmazási terület: Oldalirányban korlátozott beépítési hely esetén
Nagy terhelhetőség
Egyformán magas terhelhetőség mind a négy fő terhelési irányban
Hosszú távú kenés több évig lehetséges
Korlátlanul cserélhető konstrukció, mivel az egyes pontossági osztályokon belül az összes golyósín-kialakítás és az összes golyós kocsiváltozat tetszőleges kombinációja lehetséges
Különböző előfeszítési osztályok
Alacsony felfüggesztési ingadozás az ideális bemeneti geometriának és a nagyszámú golyónak köszönhetően
A felépítményeket felülről is hozzá lehet csavarozni a golyós kocsihoz
Integrált teljes tömítés
Minimális mennyiségű kenőrendszer integrált olajkenési tárolóval
Rögzítőmenetek az elülső oldalon minden rögzítéshez
Illik minden golyós sínhez SNS/SNO
Legjobb dinamikus értékek
A golyós kocsi gyárilag zsírozott

Raktáron 6 db

Biztos műszaki háttér a rendelés mögött Csapágybolt Budapesten, több évtizedes szakmai tapasztalattal.

Akár 1 darab is rendelhető Nincs minimum rendelés, kisebb javításhoz is kényelmes megoldás.
Segítség méret és típus alapján Ha bizonytalan a jelölésben, méretben vagy kivitelben, kérjen segítséget.
Gyors feldolgozás raktári termékeknél Elérhető készlet esetén a rendelést rövid határidővel összekészítjük.
GLS, MPL, Foxpost vagy személyes átvétel Budapesti üzletben díjmentes átvétel, visszaigazolás után.
10.000 Ft felett ajándék választható A rendeléshez kapcsolódó aktuális ajándék a kosárfolyamatban érhető el.
Online kártya, utalás, utánvét Személyes átvételnél az üzletben készpénzzel vagy kártyával is fizethet.

Szállítás és fizetés Kérdés a termékről

Részletek

Kivitel Golyós sín vezető
Névleges méret [mm] 15
Kialakítás SNS - Keskeny Normál Standard magasság
Típus Golyós kocsi magas precizitás
Anyag, profilsín vezetők szénacél
Előfeszítési osztály C0 - előfeszítés nélkül (játék)
Pontossági osztály N - Normál
Tömítés SS - Standard tömítés
Golyós lánc Golyós lánc nélkül (standard)
Önbeállítás a helytelen beállítások kompenzálásához Önbeállítás nélkül
Széles vezetőkocsi [mm] 34.0
Hossz vezetőkocsi [mm] 58.2
Vezetőkocsi magasság [mm] 19.9
Magasság vezetőkocsi vezetősínnel [mm] 24.0
Kenés Első kenéssel, konzerválással
Maximális gyorsítás amax [m/s²] 500.0
Megjegyzés max. gyorsítás amax Ha Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximális megengedett lineáris sebesség vmax [m/s] 5.0
Megengedett környezeti hőmérséklet (min ... max) -10 °C ... +80 °C
Megjegyzés megengedett környezeti hőmérséklet (min ... max) Rövid távon 100°C-ig engedélyezett. Mínusz hőmérsékleteknél kérjük, kérdezzen.
Súrlódási szám μ 0.002 ... 0.003
Megjegyzés súrlódási szám μ A tömítés súrlódása nélkül
Súly [kg] 0.18
Dinamikus terhelési szám C50 [N] 12400.0
Megjegyzés dinamikus terhelési szám C50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus terhelési szám C100 [N] 9860.0
Minimális dinamikus terhelési szám C100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési szám C0 [N] 12700.0
Dinamikus torziós nyomaték teherbírás Mt50 [Nm] 120.0
Megjegyzés dinamikus torziós nyomaték teherbírás Mt50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus torziós nyomaték teherbírás Mt100 [Nm] 95.0
Megjegyzés dinamikus torziós nyomaték teherbírás Mt100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus torziós nyomaték teherbírás Mt0 [Nm] 120
Dinamikus hosszanti nyomaték ML50 [Nm] 86.0
Megjegyzés dinamikus hosszanti nyomaték ML50 A dinamikus terhelési számok és nyomatékok meghatározása 50 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Dinamikus hosszanti nyomaték ML100 [Nm] 68.0
Megjegyzés dinamikus hosszanti nyomaték ML100 A dinamikus terhelési számok és nyomatékok meghatározása 100 000 m lökethosszon alapul a DIN ISO 14728-1 szerint.
Statikus terhelési nyomaték ML0 [Nm] 87
Elosztás T golyós vezetősín [mm] 60
Méret A (profilsín vezetők) [mm] 34
Méret A1 (profilsín vezetők) [mm] 17
Méret A2 (profilsín rendszerek) [mm] 15
Méret A3 (profilsín rendszerek) [mm] 9.5
Méret B (profilsín vezetők) [mm] 58.2
Méret B tűréssel (profilsín vezetők) [mm] +0.5
Méret B1 [mm] 39.2
Méret E1 [mm] 26
Méret E2 (profilsín vezetők) [mm] 26
Méret E8 (profilsín vezetők) [mm] 24.55
Méret E9 (profilsín vezetők) [mm] 6.7
Méret H [mm] 24.0
Méret H1 (profilsín vezetők) [mm] 19.9
Méret H2 fedőszalaggal (profilsín vezetők) [mm] 16.3
Méret H2 fedőszalag nélkül (profilsín vezetők) [mm] 16.2
Méret K1 (profilsín vezetők) [mm] 10
Méret K2 (profilsín vezetők) [mm] 11.6
Méret K3 (profilsín vezetők) [mm] 3.2
Méret K4 (profilsín vezetők) [mm] 3.2
Méret N3 (profilsín vezetők) [mm] 6
Méret N6 (profilsín vezetők) [mm] 10.3
Méret N6 tűrés (profilsín vezetők) [mm] ±0.5
Méret S2 (profilsín vezetők) M4
Méret S5 (profilsín vezető) [mm] 4.5
Méret S9 M2,5x3.5 mm
Méret S9 menetátmérő (profilsín vezetők) M2,5
Méret S9 emelkedés [mm] 3.5
Méret T1 min [mm] 12
Méret V1 [mm] 5

Adatok

Tömeg:

150 g/db
