22330-E1-XL-T41A FAG önbeálló csapágy vibrációs igénybevételhez

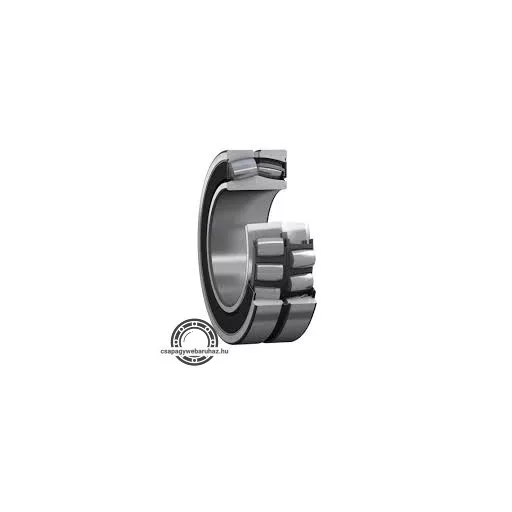

FAG 22330-E1-XL-T41A Önbeálló Hordógörgős Csapágy – Vibrációs és Lengő Gépekhez (X-life Sorozat)

Extrém dinamikus gyorsulásokkal, folyamatos centrifugális erőkkel, valamint koptató környezeti porral terhelt vibrációs berendezést üzemeltet, ahol a standard ipari csapágyak a kosár törése vagy a belső feszültségek miatt idő előtt tönkremennek? A globális csapágytechnológia élvonalába tartozó német Schaeffler csoport FAG 22330-E1-XL-T41A prémium önbeálló hordógörgős csapágya a legbiztonságosabb és legtartósabb mérnöki megoldást kínálja a vibrációs rosták, törőgépek és gerjesztőművek professzionális csapágyazására. A csúcskategóriás X-life (XL) kivitel és a specifikus T41A jelölés gépészetileg garantálja, hogy az alkatrész belső szerkezete ellenáll a legdurvább rezonanciáknak, miközben a hordógörgős futófelület folyamatosan kompenzálja a tengelyek szerkezeti szöghibáit és rugalmas behajlásait.

Milyen mérnöki és anyagszerkezeti előnyöket nyújt a FAG T41A vibrációs csapágy?

• Speciális T41A gépészeti kivitel (Vibrációs standard): Ez a gyári kódolás szigorúan rögzíti, hogy a csapágy belső radiális hézagja a vibrációs rosták követelményei szerint a C4-es tartomány felső felére van szűkítve, a külső-belső gyűrűk és a görgők méret- valamint alaktűrése pedig drasztikusan szigorított. Ez a szerkezet megakadályozva a gördülőelemek üzem közbeni megszorulását vagy káros megcsúszását az extrém gyorsulási fázisokban, stabilan tartja a hajtást.
• X-life technológia (Emelt élettartam és teherbírás): Az lengő és rázó berendezésekhez optimalizált belső geometriának és a mikrométeres pontossággal polírozott futópályáknak köszönhetően az X-life széria lényegesen magasabb dinamikus és statikus alapterhelést képes elviselni. Ez gépészetileg egyenletesebb feszültségeloszlást szavatol, csökkenti a belső hőképződést, és jelentősen meghosszabbíthatja a csapágy futási üzemidejét.
• Megerősített, vibrációálló görgőmegvezetés: A nehéz lengő és vibráló mozgások során a hagyományos kosárszerkezetek a fellépő tehetetlenségi erők miatt gyorsan elfáradnak és széttörnek. Ez az FAG modell egyedileg megerősített, nehéz üzemi körülményekre tervezett kosárrendszerrel rendelkezik, amely gépészetileg függetleníti a hordógörgők megvezetését a gyűrűk vibrációitól.
• Beépített utánkenési lehetőség (Horony és furatok): A külső gyűrű palástján körbefutó szabványos kenőhorony és a radiális adagolófuratok biztosítják, hogy az időszakos karbantartások során a nagynyomású EP-adalékolt csapágyzsír közvetlenül a kritikus belső futófelületekhez jusson, hatékonyan kimosva a mikroszkopikus kopási részecskéket.

Milyen nehézipari, bányászati és útépítési alkalmazási pontokra ajánlott?

Ezt a 150 mm-es belső átmérőjű, 41,335 kg-os masszív FAG hordógörgős csapágyat előszeretettel alkalmazzák a legnagyobb mechanikai igénybevételű erőátviteli pontokon:

• Bányászati és kőfeldolgozó berendezések: Nagyméretű vibrációs rosták, osztályozók, meddőválogatók, pofás és kúpos törőgépek főtengelyeinek és excenteres hajtásainak csapágyazására.
• Útépítő és építőanyag-ipari gépek: Aszfalt- és betonkeverő üzemek osztályozó egységei, útstabilizáló gépek vibrációs hengerei és nehéz tömörítő berendezések gerjesztőtengelyei.
• Nehézgépészeti áttételek:</strong= Minden olyan ponton, ahol a tengelyirányú és sugárirányú kombinált terhelések térbeli szöghibákkal és állandó lökésszerű vibrációval párosulnak, és a leállási idő minimalizálása az elsődleges mérnöki elvárás.

Műszaki adatok és specifikációk:

• Gyártó / Márka: FAG – Schaeffler Group (Németország – a világ első számú prémium gördülőcsapágy-gyártója)
• Típusszám / Gyári kód: 22330-E1-XL-T41A (ahol az E1 a megerősített belső kialakítást, az XL az X-life emelt teherbírást, a T41A pedig a vibrációs specifikációt jelöli)
• Csapágy típusa: Önbeálló hordógörgős csapágy vibrációs alkalmazásokhoz (Spherical roller bearing for vibratory applications)
• Belső átmérő (d): 150 mm
• Külső átmérő (D): 320 mm
• Teljes szélesség (B): 108 mm
• Kivitel: Teljesen nyitott (Open), utánkenhető kivitel (W33 szabványú horonnyal és furatokkal)
• Belső hézag / Tűrés: Speciális T41A vibrációs hézagosztály (szigorított radiális hézag és geometria)
• Alapanyag: Ultra-tiszta, edzett és méretstabilizált prémium német csapágyacél (100Cr6)
• Termék nettó súlya: 41.335 kg

A nehéz vibrációs és törőberendezések üzemeltetése során a nem megfelelő specifikációjú, standard ipari vagy bizonytalan forrásból származó csapágyak alkalmazása kritikus gépészeti katasztrófákhoz és rendkívül drága leállásokhoz vezet. A rezonancia hatására fellépő kosártörés miatt a gördülőelemek egymásnak csapódnak, ami centrifugális fázisban másodpercek alatt extrém súrlódási hőt generál. Ez a gyűrűk és a tengelycsapok azonnali berágódását, repedését, valamint a teljes nehézipari berendezés hirtelen, üzem közbeni végzetes megszorulását okozza, teljesen tönkretéve a drága excentertengelyt és a hajtásláncot. Biztosítsa a berendezések abszolút vibrációbiztos, elmozdulásbiztos és professzionális futását ezzel az eredeti német FAG 22330-E1-XL-T41A prémium hordógörgős csapággyal.
