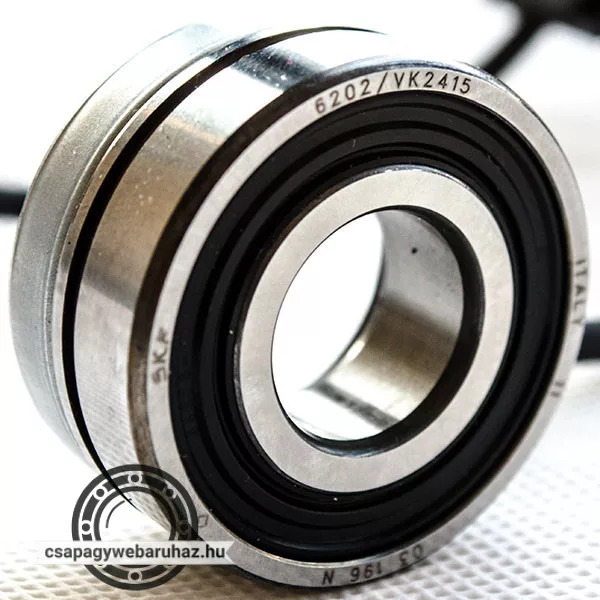

BMB-6204/048S2/UA002A SKF motorfordulatszám érzékelő csapágy

SKF érzékelőcsapágy / motorfordulatszám-jeladó
Modell: BMB-6204/032S2/UA002A / 6204/VK2415; tengelyátmérő: 20 mm
Teljesen kompatibilis a VK2415-tel
SKF érzékelőcsapágy, Olaszország VK2415
A szabad kábelvéggel rendelkező SKF BMB-6204/032S2/UA002A motorjeladó egység (korábbi, ITALY SKF 6204/VK2415 jelölésű változat) 20 mm tengelyátmérőjű AC indukciós motorokhoz alkalmas, jellemzően AC motorok sebességjeladójaként használják, és a XILIN, HELI, HANGCHA, MIMA és Tailift targoncagyártók is alkalmazzák.

Az SKF motorjeladó egységek kompakt és robusztus érzékelőt használnak, amely inkrementális jeladójelet állít elő. Az érzékelő pontossága nulla fordulatszámon mérhető. Az érzékelőházban található integrált aktív áramkör (külső feszültségellátást igényel) két Hall-effektusú cellát tartalmaz, amelyek két négyszöghullámból álló kimeneti jelet állítanak elő.

A jeleket a motorvezérlők többféleképpen értelmezhetik:

A forgásirány a fáziseltolódásból határozható meg, amikor a jel felfutó éle először megjelenik.
A lassú sebességeket két elektromos esemény között eltelt idő mérésével lehet meghatározni, az események a négyszöghullám felfutó és lefutó éle.
A nagy sebességeket az adott időszakon belüli elektromos események számának megszámlálásával lehet mérni.
