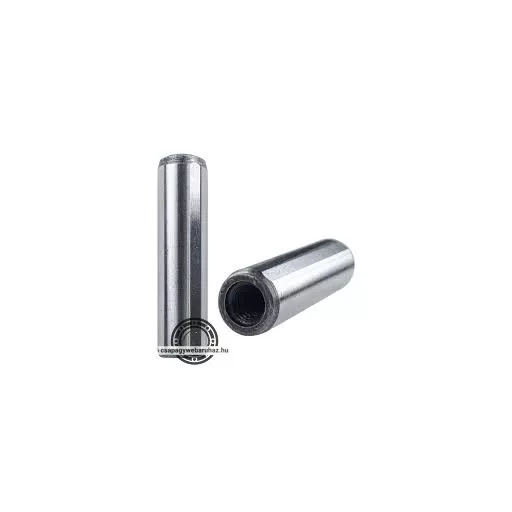

Hengeres szeg belső menettel DIN7979D-ST M6 8X28 edzett acél
A DIN 7979D-ST m6 8X28 típusú, belső menettel ellátott, edzett hengeres illesztőszeg egy nagypontosságú gépészeti pozicionáló elem. A termék m6-os pozitív ISO tűrésmezeje elmozdulásmentes rögzítést, míg a beépített belső menet a zsákfuratokból történő roncsolásmentes és gyors kiszerelhetőséget biztosítja.
Részletes leírás és alkalmazástechnikai áttekintés
A DIN 7979D-ST szabványnak megfelelő hengeres illesztőszeg a precíziós gépgyártás, a készülékgyártás és a szerszámkészítés elengedhetetlen kötőeleme. A tiszta gépészeti logika alapján a hagyományos, belső menet nélküli illesztőszegeket zsákfuratokból szinte lehetetlen eltávolítani a furat vagy a csatlakozó gépelem károsodása nélkül. Ez az alkatrész a homlokfelületébe integrált M5-ös metrikus belső menetnek köszönhetően egy egyszerű lehúzó szerszámmal vagy csúszókalapáccsal könnyedén, tengelyirányban kihúzható a fészkéből, ami radikálisan leegyszerűsíti a karbantartási és javítási munkafolyamatokat. Fontos mérnöki pontosság, hogy a megadott gyári kód tartalmazza a rendelési láncban megszokott alapértelmezett jelölést, de a 8 mm-es névleges átmérőhöz a szabványos előírások szerint M5-ös menetméret tartozik.
Az alkatrész felületén egy precíziós hosszanti légtelenítő lapolás található. Ez a mérnöki kialakítás biztosítja a furatban rekedt levegő és a felesleges kenőanyag szabad távozását a szeg bepréselése során, megakadályozva a hidraulikus megszorulást és a házrepedést. A szeg teste kiváló minőségű szénacélból készül, amelyet teljes keresztmetszetében 60 ± 2 HRC Rockwell-keménységűre edzenek, majd mikrométeres pontossággal az m6-os pozitív tűrésmezőre köszörülnek. Ez a tűrésosztály egy H7-es pontosságú illesztőfurattal kombinálva tökéletes átmeneti vagy szilárd illesztést garantál. Elsősorban fröccsöntő szerszámok vezetőlapjaiban, présszerszámokban, hajtóműházak pozicionáló pontjainál, valamint merev tengelykötéseknél alkalmazzák, ahol a nyíróerőkkel szembeni maximális ellenállás és a mikrométeres ismétlési pontosság követelmény.
Műszaki adatok és specifikációk

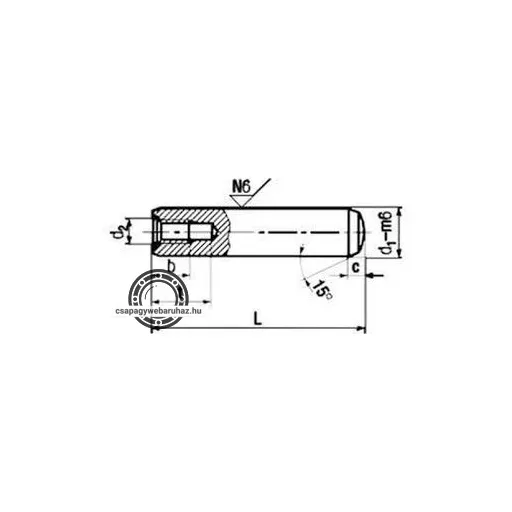

- Szabványi besorolás: DIN 7979 D (hasonló az ISO 8735 A szabványhoz)
- Alkatrész típusa: Hengeres illesztőszeg belső menettel, edzett és köszörült kivitelben
- Névleges külső átmérő (d1): 8 mm
- Külső palást tűrése (utójel): m6 (+0,004 mm / +0,013 mm szigorú pozitív tűréshatár)
- Névleges hosszúság (l): 28 mm
- Belső menet mérete (d2): M5 (átmérőhöz szabványosított metrikus normál menet)
- Belső menet hossza (b): 8 mm
- Anyagminőség és keménység: ST edzett szénacél, 60 ± 2 HRC magkeménység
- Felületkezelés: Natúr, finomköszörült, vékony olajfilmmel konzervált felület
- Különleges gépészeti jellemző: Légtelenítő lapolás a préselési feszültség elvezetésére
