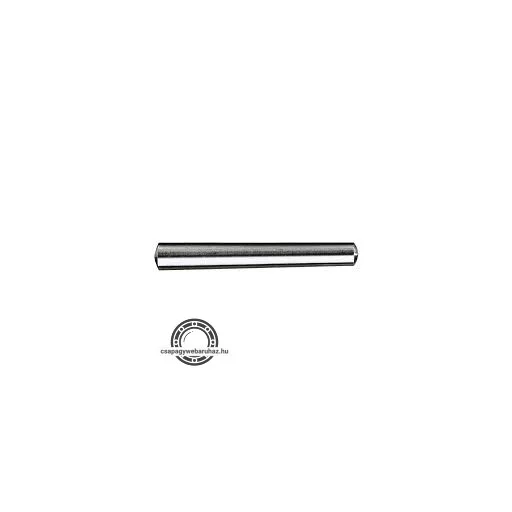

Kúposszeg 13X100 DIN1-ST
A DIN 1-ST 13X100 típusú, natúr kivitelű kúposszeg egy precíziós gépészeti rögzítő és biztosítóelem. Az alkatrész szigorúan szabályozott, 1:50 arányú gépészeti kúpossággal rendelkezik, amely többszöri szét- és összeszerelés után is holtjátékmentes, önzáró kötést és mikrométeres pozicionálást biztosít.
Részletes leírás és alkalmazástechnikai áttekintés
A DIN 1 szabvány (hasonló az ISO 2339 szabványhoz) előírásai szerint gyártott B típusú kúposszeg a hagyományos gépgyártás és készülékgyártás alapvető pozicionáló eleme. A tiszta gépészeti logika alapján a kúpos szegek óriási előnye a hengeres illesztőszegekkel szemben, hogy a kúpgeometria miatt a furat kopása vagy tágulása esetén a szeg mélyebb beütésével a kötés holtjátéka teljesen utánhúzható és megszüntethető. Az alkatrész névleges méretmegadása a gépészeti valóságban a kisebbik végátmérőt jelenti, így a 13 mm-es induló átmérő a szeg hossztengelye mentén, minden 50 mm-es szakaszon pontosan 1 mm-t tágul (1:50-es szabványos meredekség).
Az alkatrész kiváló minőségű, könnyen megmunkálható, de nagy szakítószilárdságú szerkezeti szénacélból (ST) készül. Mivel a DIN 1 szabványú szegek alapértelmezetten nem edzettek, így kiválóan ellenállnak a dinamikus, lökésszerű nyíróhatásoknak anélkül, hogy rideg törést szenvednének. A szeg felülete finomesztergált, és mindkét végén lekerekített homlokfelülettel van ellátva, ami megóvja a szegvégeket a beütés során fellépő zömöködéstől. Elsősorban nehézgépipari tengely-agy kapcsolatok (pl. fogaskerekek, szíjtárcsák fixálása), osztott öntvényházak pozicionálása, valamint olyan mechanikus vezérlőrudazatok esetén alkalmazzák, ahol elengedhetetlen az abszolút holtjátékmentes erőátvitel és a precíz bonthatóság.
Műszaki adatok és specifikációk
- Szabványi besorolás: DIN 1 B forma (hasonló az ISO 2339 gépészeti szabványhoz)
- Alkatrész típusa: Esztergált kúposszeg (nem edzett kivitelben)
- Névleges belső/kisebbik átmérő (d1): 13 mm
- Nagyobbik végátmérő (d2): 15 mm (az 1:50 arányú kúposság alapján számítva)
- Névleges hosszúság (l): 100 mm
- Gépészeti kúpossági arány: 1:50 (minden 50 mm-en 1 mm átmérőnövekedés)
- Anyagminőség: ST minősített szerkezeti szénacél
- Felületkezelés: Natúr, vékony konzerváló olajfilmmel ellátott felület
- Végződések kialakítása: Lekerekített homlokfelület a beütési deformációk elkerülésére
