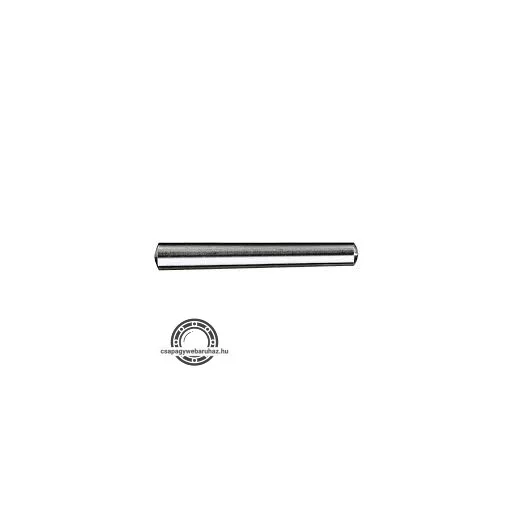

Kúposszeg 3X20 DIN1-ST
A DIN 1-ST 3X20 típusú, natúr kivitelű kúposszeg egy precíziós gépészeti rögzítő és biztosítóelem. Az alkatrész szigorúan szabályozott, 1:50 arányú gépészeti kúpossággal rendelkezik, amely többszöri szét- és összeszerelés után is holtjátékmentes, önzáró kötést és mikrométeres pozicionálást biztosít.
Részletes leírás és alkalmazástechnikai áttekintés
A DIN 1 szabvány (hasonló az ISO 2339 szabványhoz) előírásai szerint gyártott B típusú kúposszeg a finommechanika, a készülékgyártás és az általános gépipar elengedhetetlen pozicionáló alkatrésze. A tiszta gépészeti logika alapján a kúpos kialakítás kiküszöböli a hengeres illesztőszegekre jellemző fészektágulási problémákat, mivel a furat esetleges kopása vagy minimális alakváltozása esetén a szeg mélyebb beütésével a kötés szilárdsága és holtjátékmentessége teljes mértékben helyreállítható. A méretmegadás gépészeti konvenciói szerint a 3 mm-es névleges átmérő a szeg kisebbik végére vonatkozik, amely a hossztengely mentén haladva, az 1:50-es szabványos meredekségnek megfelelően folyamatosan tágul.
Az alkatrész minőségi, homogén anyagszerkezetű szerkezeti szénacélból (ST) készül. A DIN 1 szabványú szegek szándékosan nem esnek át edzési folyamaton, mivel a nem edzett alapanyag optimális szívósságot biztosít, így a szeg a dinamikus vibrációk és a lökésszerű nyíró igénybevételek hatására sem szenved rideg törést. A precízen esztergált palástfelület tökéletes felfekvést nyújt a megfelelően dörzsárazott kúpos furatban. A szeg végei finoman lekerekítettek, ami megakadályozza a szerelési beütések során fellépő anyagzömöködést. Elsősorban kisebb tengely-agy kapcsolatok, vezérlőkarok, fogaskerekek rögzítésére, valamint osztott házak pontos, bontható központosítására alkalmazzák.
Műszaki adatok és specifikációk
- Szabványi besorolás: DIN 1 B forma (hasonló az ISO 2339 gépészeti szabványhoz)
- Alkatrész típusa: Esztergált kúposszeg (nem edzett kivitelben)
- Névleges belső/kisebbik átmérő (d1): 3 mm
- Nagyobbik végátmérő (d2): 3,4 mm (az 1:50 arányú kúposság alapján számítva)
- Névleges hosszúság (l): 20 mm
- Gépészeti kúpossági arány: 1:50 (minden 50 mm-en 1 mm átmérőnövekedés)
- Anyagminőség: ST minősített szerkezeti szénacél
- Felületkezelés: Natúr, vékony konzerváló olajfilmmel ellátott felület
- Végződések kialakítása: Lekerekített homlokfelület a beütési deformációk elkerülésére
