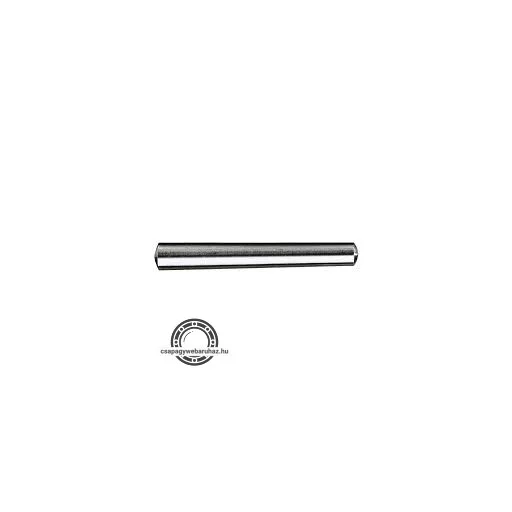

Kúposszeg 6X50 DIN1-ST
A DIN 1-ST 6X50 típusú, natúr kivitelű kúposszeg egy precíziós gépészeti rögzítő és biztosítóelem. Az alkatrész szigorúan szabályozott, 1:50 arányú gépészeti kúpossággal rendelkezik, amely többszöri szét- és összeszerelés után is holtjátékmentes, önzáró kötést és mikrométeres pozicionálást biztosít.
Részletes leírás és alkalmazástechnikai áttekintés
A DIN 1 szabvány (hasonló az ISO 2339 szabványhoz) előírásai szerint gyártott B típusú kúposszeg a készülékgyártás, a gépipar és a járműszerkezetek elengedhetetlen pozicionáló alkatrésze. A tiszta gépészeti logika alapján a kúpos kialakítás teljesen kiküszöböli a hengeres illesztőszegekre jellemző fészektágulási és kopási problémákat. A furat esetleges elhasználódása vagy minimális tágulása esetén a szeg kis mértékű mélyebb beütésével a kötés szilárdsága, merevsége és abszolút holtjátékmentessége teljes mértékben helyreállítható. A méretmegadás gépészeti szabályai szerint a 6 mm-es névleges átmérő a szeg kisebbik (induló) végére vonatkozik, amely a hossztengely mentén haladva az 1:50-es szabványos meredekségnek megfelelően folyamatosan és egyenletesen tágul.
Az alkatrész kiváló minőségű, homogén anyagszerkezetű szerkezeti szénacélból (ST) készül. A DIN 1 szabványú szegek szándékosan nem esnek át edzési folyamaton, mivel a nem edzett alapanyag optimális szívósságot és rugalmasságot biztosít. Ez a fémkohászati tulajdonság garantálja, hogy a szeg a dinamikus vibrációk, a váltakozó irányú terhelések és a lökésszerű nyíró igénybevételek hatására sem szenved rideg törést. A precízen esztergált palástfelület maximális érintkezést nyújt a megfelelően dörzsárazott kúpos furatban. A szeg végei finoman lekerekítettek, ami hatékonyan megakadályozza a szerelési és beütési munkafolyamatok során fellépő anyagzömöködést és deformációt. Elsősorban tengely-agy kapcsolatok, vezérlőkarok, emeltyűk fixálására, valamint osztott gépházak pontos, bontható központosítására alkalmazzák.
Műszaki adatok és specifikációk
- Szabványi besorolás: DIN 1 B forma (hasonló az ISO 2339 gépészeti szabványhoz)
- Alkatrész típusa: Esztergált kúposszeg (nem edzett kivitelben)
- Névleges belső/kisebbik átmérő (d1): 6 mm
- Nagyobbik végátmérő (d2): 7 mm (az 1:50 arányú kúposság alapján számítva)
- Névleges hosszúság (l): 50 mm
- Gépészeti kúpossági arány: 1:50 (minden 50 mm-en 1 mm átmérőnövekedés)
- Anyagminőség: ST minősített szerkezeti szénacél
- Felületkezelés: Natúr, vékony konzerváló olajfilmmel ellátott felület
- Végződések kialakítása: Lekerekített homlokfelület a beütési deformációk elkerülésére
