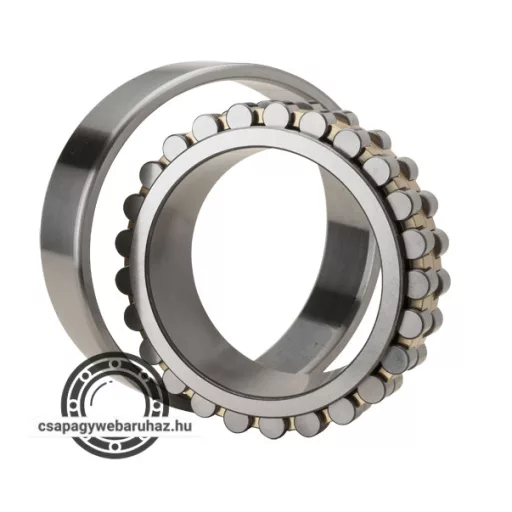

NN 3016 D-K-TVP-SP-XL FAG hengergörgős csapágy
Prémium FAG (NN 3016 D-K-TVP-SP-XL) kétsoros hengergörgős precíziós csapágy szerszámgépekhez. Német prémium minőség 80x125x34 mm-es méretben, kúpos belső gyűrűvel (1:12), XL-es megnövelt teljesítménnyel és SP szuperprecíz toleranciával.
FAG Szuperprecíziós Kétsoros Hengergörgős Csapágy NN 3016 D-K-TVP-SP-XL (80x125x34 mm)
Maximális merevséget, ultra-precíz futási pontosságot és minimális hőképződést keres szerszámgépe főorsójához? A német Schaeffler csoporthoz tartozó FAG NN 3016 D-K-TVP-SP-XL kétsoros hengergörgős csapágy a létező legprofesszionálisabb választás a high-end gépészeti alkalmazásokhoz. Az X-life (XL) és Super Precision (SP) minősítések kombinációja garantálja, hogy a csapágy a legszigorúbb mikrométeres tűréshatároknak is megfeleljen extrém terhelés és magas fordulatszám mellett.
Milyen berendezésekhez és területekre ajánlott ez a precíziós csapágy?
Ezt a kétsoros, kúpos furatú hengergörgős csapágyat kifejezetten a szerszámgépipar főorsó-ágyazásaihoz fejlesztették ki, ahol az abszolút radiális merevség a cél. Leggyakrabban az alábbi területeken használják:
- CNC megmunkálóközpontok, esztergák, marógépek és köszörűgépek nagy sebességű főorsói
- Precíziós hajtóművek és nyomdaipari gépek minimális lógást megengedő tengelyei
- Nehézipari mérőberendezések és tesztpadok stabil forgó egységei
Miért az FAG X-life Super Precision (SP) csapágyat válassza?
- SP (Super Precision) pontossági osztály: Ez a szabványos P4-es osztályt is túlteljesítő szuperprecíziós tűréscsoport. Minimális radiális ütést és futási pontatlanságot garantál, ami elengedhetetlen a tükörsima felületi megmunkálásokhoz.
- Kúpos belső furat (K): Az 1:12 arányú kúpos furat lehetővé teszi, hogy a beépítés során a csapágy belső hézagát vagy előfeszítését mikrométeres pontossággal állítsák be a tengelyre való rányomás segítségével.
- Kétsoros kialakítás és maximális merevség: A két sorban elhelyezkedő precíziós hengergörgők vonalmenti érintkezése rendkívül nagy radiális terhelhetőséget biztosít. A csapágy nem hajlamos a deformációra, így magas forgácsolási erők mellett is stabilan tartja a tengelyt.
- Üvegszál-erősítésű poliamid kosár (TVP): Az ablakos kialakítású poliamid kosár (PA66-GF25) rendkívül könnyű, minimálisra csökkenti a belső súrlódást és a centrifugális erőket, ezáltal gátat szab az idő előtti hőképződésnek és támogatja a magas fordulatszámot.
Műszaki adatok és specifikációk:
- Gyártó / Márka: FAG (Schaeffler Group - Németország)
- Cikkszám / Típus: NN 3016 D-K-TVP-SP-XL (vagy NN3016-D-K-TVP-SP-XL)
- Csapágy típusa: Kétsoros hengergörgős szuperprecíziós csapágy
- Minőségi osztályok: Super Precision (SP) & X-life (XL megnövelt élettartam)
- Belső átmérő (d): 80 mm
- Külső átmérő (D): 125 mm
- Szélesség / Vastagság (B): 34 mm
- Furat kialakítása: Kúpos furat, kúposság 1:12 (K jelölés)
- Kosár típusa: TVP (üvegszál-erősítésű poliamid 66 kosár, görgővezérelt)
- Tömítés: Nyitott kivitel (precíziós olajköd- vagy zsírkenésű orsóházakhoz)
- Termék súlya: 0.992 kg
A CNC gépek és precíziós szerszámgép-főorsók felújításakor a csapágyak minőségén és pontosságán múlik a gyártási minőség. Egy megkopott főorsó-csapágy rezgéseket, felületi hibákat és a marószerszámok idő előtti törését okozhatja. Biztosítsa a megmunkálások mikrométeres pontosságát és a gép maximális élettartamát ezzel a világelső német FAG Super Precision technológiával.
