Kúpgörgős csapágy jelölések – metrikus, inch és gyártói rendszerek

A kúpgörgős csapágyak jelölése jelentősen eltér más csapágytípusoktól. Ennek oka, hogy ezek a csapágyak:

nem szimmetrikus felépítésűek
külön belső és külső egységből állnak
gyakran párban kerülnek beépítésre

Ezért a jelölési rendszerük is összetettebb.

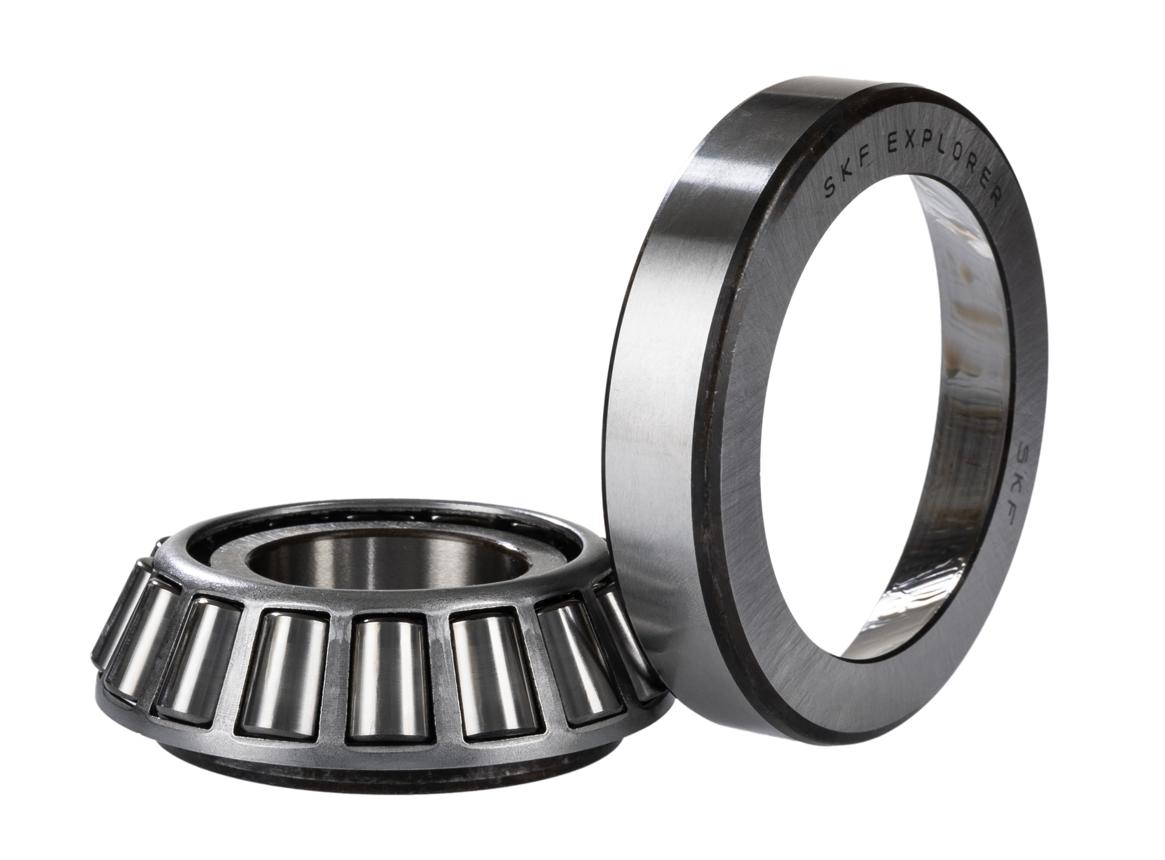

A kúpgörgős csapágy felépítése

A kúpgörgős csapágy két fő részből áll:

kúp (belső gyűrű + görgők + kosár)
csésze (külső gyűrű)

Fontos:

ezek sok esetben külön cikkszámon szerepelnek
csak megfelelő párosítás esetén működnek együtt

Metrikus jelölési rendszer

Példák:

30205
32008
32210

A jelölés felépítése:

30 / 31 / 32 / 33 → kúpgörgős csapágy sorozat
utolsó számok → furatméret kód

A kúpgörgős csapágyak:

egy irányban vesznek fel axiális terhelést
radiális terhelésre is alkalmasak
gyakran párban használják őket

X jelölés – módosított belső geometria

Az X jelölés elsősorban európai gyártóknál (SKF, FAG) jelenik meg.

Jelentése:

optimalizált érintkezési viszonyok
jobb terheléseloszlás
nagyobb élettartam

Példa:

32008 X

J jelölés – gyártófüggő módosítás

A J jelölés nem egységes jelentésű.

Általában:

módosított belső kialakítás
nagyobb teherbírás
eltérő kosár vagy görgőgeometria

Fontos:

jelentése gyártónként eltérhet, ezért mindig adatlap alapján kell értelmezni.

HR jelölés – japán gyártói jelölés

A HR jelölés japán gyártóknál (pl. NSK, NTN) használatos.

Jelentése:

High Capacity (nagy teherbírás)

Ez általában:

több vagy nagyobb görgőt
optimalizált geometriát

jelent.

Fontos:

nem minden gyártó használja
nem univerzális jelölés

KOYO kúpgörgős csapágy jelölések

A KOYO (JTEKT) jelölési rendszere alapvetően két fő irányt követ:

metrikus ISO rendszer
inch (colos) rendszer

A KOYO általában:

nem használ külön HR előtagot rendszeresen
az ISO jelöléseket követi
inch csapágyaknál az amerikai szabványt alkalmazza

KOYO metrikus jelölések

Példa:

30205
32010
32212

A jelölés megegyezik az ISO rendszerrel.

Esetenként előfordulhat:

J jelölés
módosított belső kialakítás

KOYO inch rendszer

Példa:

LM67048 / LM67010

LM67048 → kúp
LM67010 → csésze

Ez a rendszer:

nem metrikus
páros jelölést használ
nem csereszabatos minden kombinációban

Inch jelölések felépítése

A betűk a méretsorozatot jelölik:

L
LM
M
HM

Ezek különböző:

terhelési kategóriákat
méretcsoportokat

jelentenek.

Fontos különbség: metrikus vs inch

Metrikus csapágy:

egy cikkszám
komplett egység

Inch csapágy:

két cikkszám
külön kúp és csésze

Ez gyakori hibaforrás a gyakorlatban.

Gyakori hibák

Nem megfelelő kúp–csésze párosítás
Eltérő gyártók keverése
Nem megfelelő hézag beállítás

Ezek:

zajt
melegedést
csökkent élettartamot

okoznak.

Példák

30205
általános metrikus kúpgörgős csapágy

32008 X
módosított geometria

LM11749 / LM11710
inch rendszerű csapágy

KOYO 32210
ISO szabvány szerinti kivitel

Miért fontos a pontos jelölés?

A kúpgörgős csapágyaknál a jelölések határozzák meg:

a kompatibilitást
a terhelhetőséget
a beépíthetőséget

Ezért azonos méret esetén is jelentős különbségek lehetnek.
